一、软件特点
1、扫描模式
点扫描(A-Scan)；
水平切片扫描(C-Scan)；
X轴/Y轴纵向切片扫描(B-Scan/D-Scan)；
单层/逐层聚焦水平切片扫描(X-Scan/Z-Scan)；
多区域扫描(Multi Region-Scan)分频扫描(FIR scan)等；
2、透射扫查
基于波的传播时间和衰减程度，快速呈现检测对象内部的形态及缺陷分布;
3、自动对焦
自动控制Z轴水距对齐探头焦距，得到最佳成像清晰度;
4、托盘扫描
可自定义托盘数量和尺寸，并提供图像自动分割、空盘识别跳过等功能，用于批量检测工件,提高工作效率;
5、分频扫查
对A扫描信号进行频域转换，可将一个频率探头分割为多种频率段同时检测，进而筛选出成像最清晰的频率段，可大大降低不同频率探头的购买成本;
6、厚度成像
通过测量超声在材料中的传播时间，把每个位置的厚度变化直接显示成图像，可直观显示局部变薄、凹陷或翘曲等问题。
7、图像输出
最大图像分辨率:65535x65535 像素，支持Tiff、BMP、PNG 等格式(Tiff 格式能同时保存扫描参数，方便下一次扫描时调用);
8、表面跟踪扫描
可消除或减弱工件翘曲、表面凹坑、刻字等情况对超声成像的干扰；

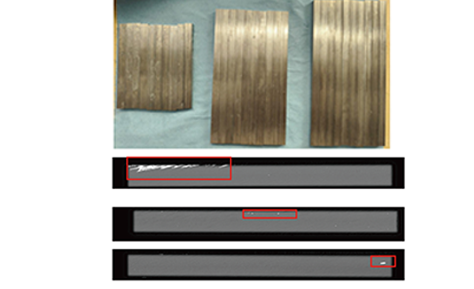

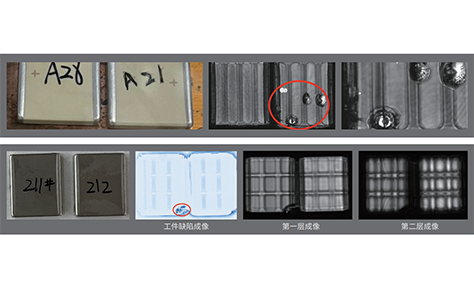

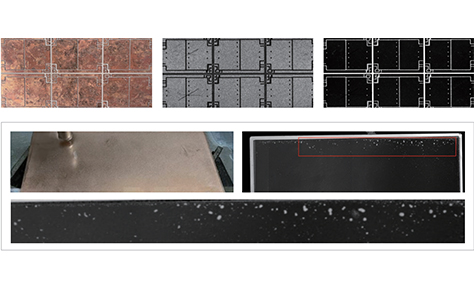

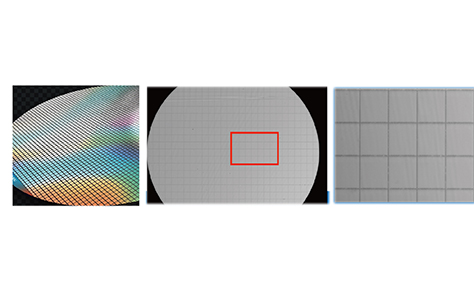

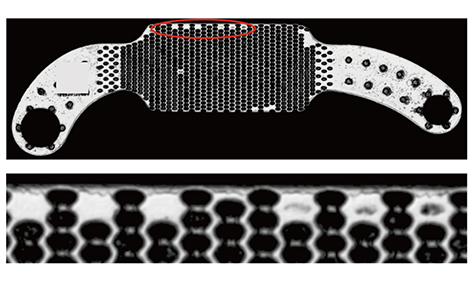

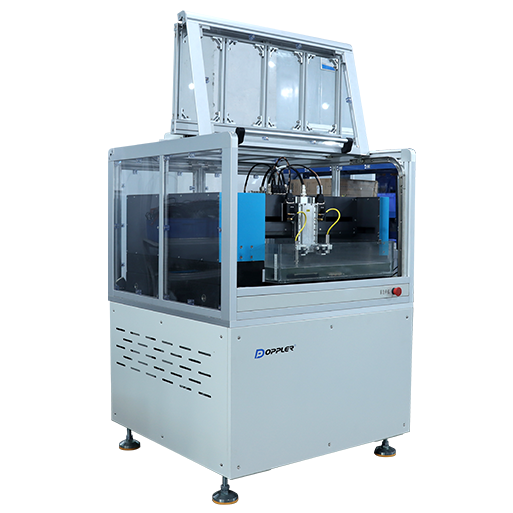

二、参数规格
|
参数规则 |
4001P |
4002P |
|
|
机械配置 |
工位数 |
单工位 |
双工位 |
|
整机尺寸 |
1000*1000*1400 mm |
||
|
水槽尺寸 |
650*900*150 mm |
||
|
有效行程 |
400*400*100 mm |
400*400*100 mm （通过双工位图像无缝拼接功能，将最大扫查面积扩展到400*800 mm） |
|
|
光栅尺分辨率 |
0.1μm |
||
|
最大检测速度 |
1000 mm/s |
||
|
重复定位精度 |
±0.5μm |
||
|
水路 |
水压注水、水压排水 |
||
|
减震平台 |
含有减震设计 |
||
|
防气泡工装 |
含有防气泡设计 |
||
|
声学与数字化配置 |
带宽 |
1-150 MHz/5-300 MHz/5-500 MHz可选 |
|
|
增益调节范围 |
-32~80 dB |
||
|
增益调节步进 |
0.01dB |
||
|
最大重复频率 |
65kHz |
||
|
采样率 |
双通道 1 GS/s/CH； 单通道 2 GS/s |
||
|
环境要求 |
温湿度要求 |
温度：5-35℃； 湿度：15%-85% |
|
|
电力需求 |
AC220V 50HZ 2KW |
||
|
防震要求 |
低频：<50μm/s； 高频：<20μm/s |
||
|
介质要求 |
去离子水 进水压力：0.15-0.35Mpa； |
||
三、探头选配
|
反射探头型号 |
频率 [MHz] |
孔径 [mm] |
水中焦距 [mm] |
孔径可选范围 [mm] |
焦距可选范围 [mm] |
|
SAM-5-6-40 |
5 |
6 |
40 |
4-10 |
非聚焦/15-70 |
|
SAM-10-6-30 |
10 |
6 |
30 |
3-6.5 |
非聚焦/15-60 |
|
SAM-15-6-30 |
15 |
6 |
30 |
3-6.5 |
非聚焦/20-60 |
|
SAM-20-4-20 |
20 |
4 |
20 |
2.5-6 |
非聚焦/20-60 |
|
SAM-30-4-12.7 |
30 |
4 |
12.7 |
4-6 |
非聚焦/12.7-40 |
|
SAM-40-6-20 |
40 |
6 |
20 |
4-6 |
12.7-30 |
|
SAM-50-3-10 |
50 |
3 |
10 |
3-4 |
10-20 |
|
SAM-75-3-10 |
75 |
3 |
10 |
/ |
8-12.7 |
|
SAM-80-3-10 |
80 |
3 |
10 |
/ |
8-12.7 |
|
SAM-100-2-8 |
100 |
2 |
8 |
/ |
8-10 |
|
SAM-110-3-10 |
110 |
3 |
10 |
/ |
/ |
|
SAM-200-2-8 |
200 |
2 |
8 |
/ |
/ |
|
透射探头型号 |
频率 [MHz] |
孔径 [mm] |
水中焦距 [mm] |
焦距可选范围 [mm] |
|
|
SAM(R)-25-6-16 |
25 |
6 |
16 |
16-30 |
|
|
SAM(R)-40-6-16 |
40 |
6 |
16 |
12.7-30 |
|
|
SAM(R)-75-3-10 |
75 |
3 |
10 |
8-12.7 |
|
|
SAM(R)-100-6-16 |
100 |
2 |
8 |
/ |
